如此模塊化，顯微鏡還能這樣集成

時間：2024-11-29

點擊次數：96

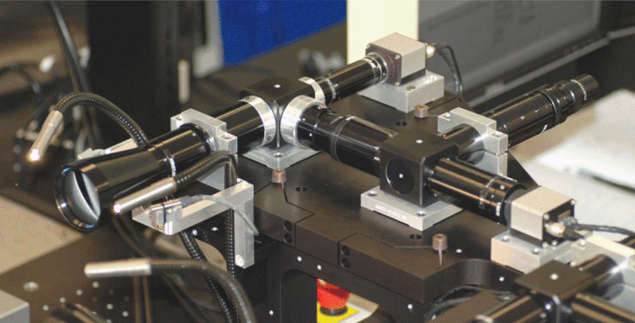

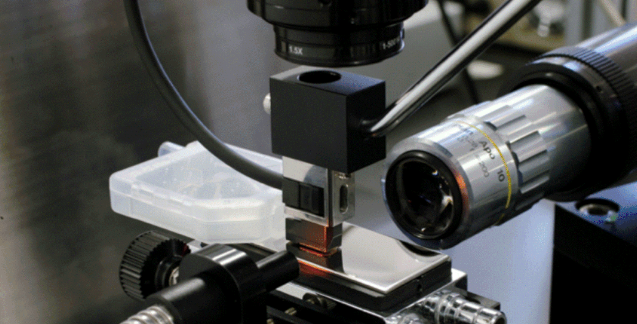

在本期文章開始前，請您觀看下方的圖片，并嘗試找出這些圖片中的顯微鏡的共同點：

這些顯微鏡的共同點就是，他們均是由多個成像模塊構成的，含有多個成像光路的模塊式的光學顯微鏡，簡言之就是，看起來結構都比較豐富。

為什么要構建這樣結構豐富的顯微鏡呢？

成像目的的需要，需要從多個角度或采用多個光路、多個功能模塊去觀察和分析被視樣品

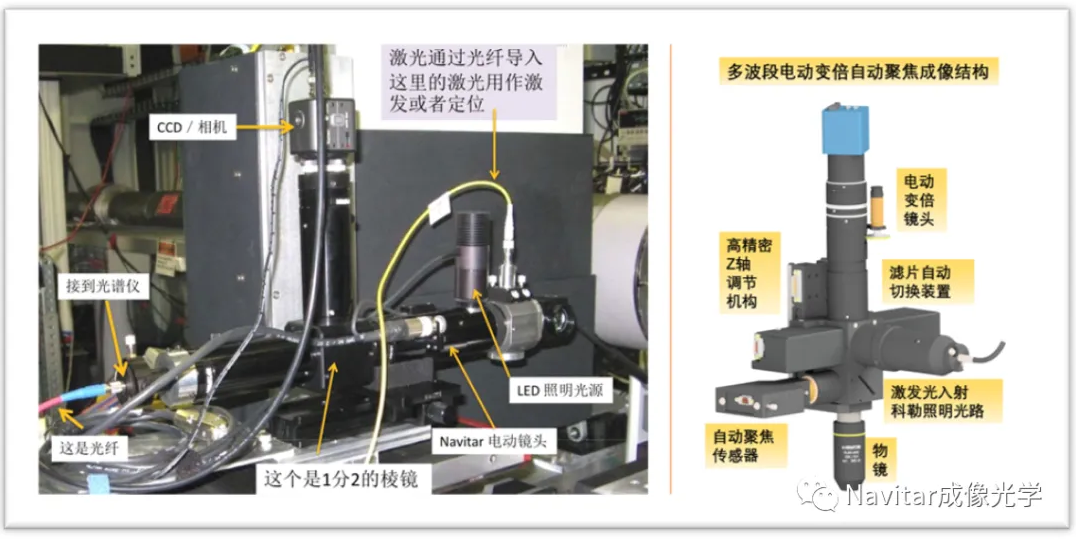

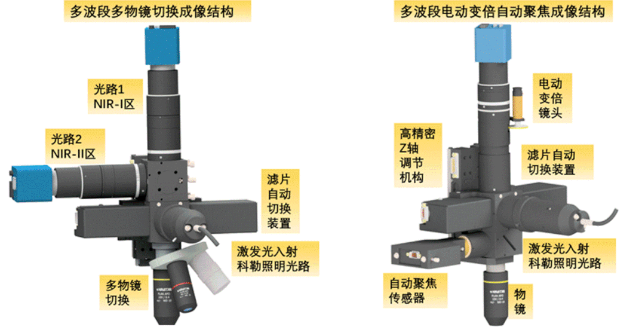

如下面這兩個應用，需要在光路中加入光譜儀/濾片切換裝置/自動對焦等功能模塊：


出于現場安裝環境的限制或者自動化系統集成的應用目標需要：

一套顯微系統配下來，體積太大了，無法裝進設備機箱中，有沒有更好的解決方案？

選用我們現成的尺寸更小的迷你適配器、轉角安裝件，或者采用體積更小的鏡筒，在保證成像質量的前提下，將系統集成緊湊到極點。

為什么能構建這樣緊湊集成的顯微鏡？

從前面部分的案例圖片中，我們可以看到所有的成像系統都摒除了除鏡片和外覆金屬結構之外的一切元素，前者是成像的基礎部件，而后者則是成像系統準直度和成像質量的技術和硬件保障。

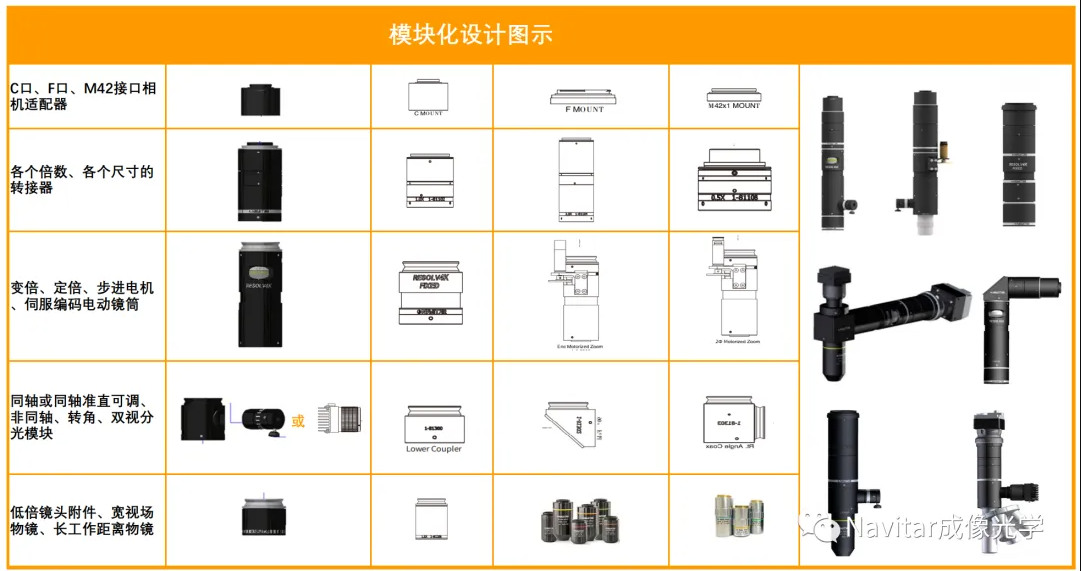

對于高度模塊式的顯微鏡系統而言，緊湊集成是配置方案中的基礎要求，換言之，只要對模塊化的系統特色有一個基礎的認識，那么每一個用戶都可以拿著對應產品手冊，快速便捷的DIY自己的成像系統雛形：

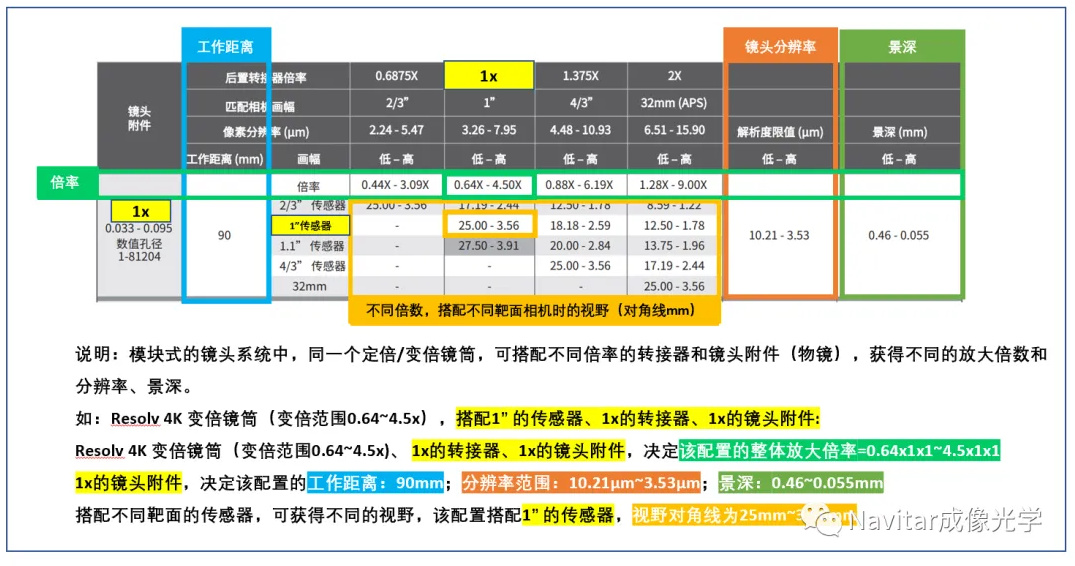

我們的每一個系列均配有參數翔實的規格說明，通過規格說明，即可快速獲取成像系統的工作距離、放大倍數、視野、分辨率、景深參數：


一直以來，我們經常被問到，我們的鏡頭特點以及與其他顯微鏡的不同之處，希望您讀了這篇文章后，有了清晰的答案。如果還有疑問，歡迎您隨時和我們聯系。

模塊化和開放式的光學設計理念，市場上并非獨此一家，每家的產品也各有特色。希望通過此文介紹的我們鏡頭的獨到之處和優點，以及我們在光學應用領域的沉淀和積累，能夠協助到您解決各種光學應用需求，實現您的應用目標及創新項目！歡迎您隨時就手頭的應用或成像問題與我們聯系和交流。

文章轉自Navitar官方微信公眾號。
